緑の建物、低炭素の放出
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Runpaq |
| 証明: | CE |
| モデル番号: | 20P1D-T2-15-1 |
| 最小注文数量: | 50部分 |
| 価格: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| パッケージの詳細: | 箱+ masteカートン+パレット |
| 受渡し時間: | 15-21日 |
| 支払条件: | L/C、T/T、D/A、D/P、ウェスタン・ユニオン |
| 供給の能力: | 200000セット/月 |
| 直径: | DN15-DN40 （対面か三方） | 仕事圧力: | 150のpsi/10bar/PN10/1.0 Mpa |
|---|---|---|---|
| 仕事の流れ: | <80 mA=""> | 電圧: | DC5V/DC12V |
| 力: | 2Wよりより少し | トルク: | 2nm |
| 製品名: | 床暖房弁 | 使用法: | 、HVAC冷却するのHydronicの暖房ボイラー、水源のヒート ポンプが付いているgeotheramalシステム |
| ハイライト: | DN40地帯の熱する弁,DN40水流の制御弁,1.0 Mpaの地帯の熱する弁 |
||

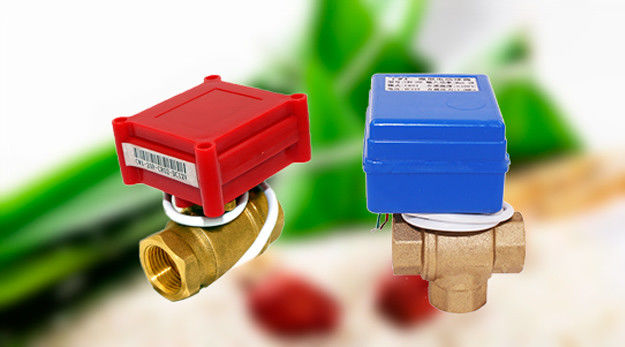

3本のワイヤーは2ポイント管制圏の熱する弁、熱い水流の制御弁95の℃を
製品の説明

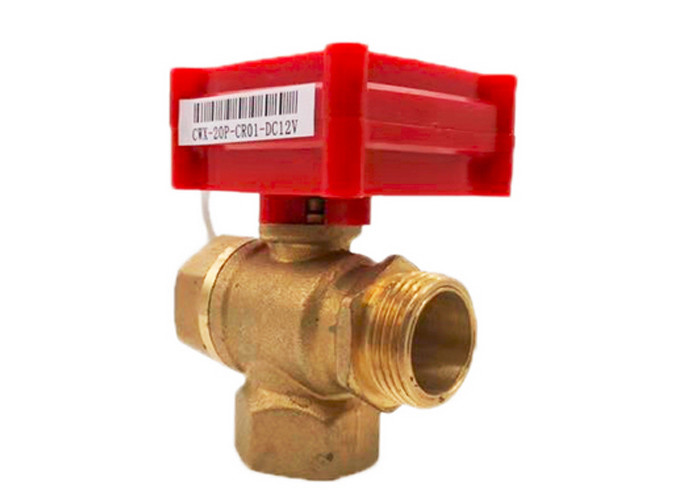

私達の熱する地帯の制御弁はDN15からDN32に利用でき、多数異なった糸の関係の港である。このCW25Sの地帯の制御弁に電気の場合には手動OPEN/CLOSE機能がなかったり、手動ハンドルをおよびそれをオン/オフ回すために持ち上げ、熱を時の他の地帯熱を求めるために得る。それらは、優先順位の区域制のサーキュレータ、またはファン制御、セントラル・ヒーティングおよび冷却装置熱い水流制御のために使用されてできる。
特徴
1. 極度で長い耐用年数のスパン;
2. 手動手数料は、弁時電源異常作動させることができる;
3. 小型次元および位置表示器;
4. よいシーリング性能、IP65エンクロージャ。
適用
利点
| いいえ。 | 私達のもの | 正常なプロダクト |
| 弁シャフトのシール | 四倍のシール | 二重シール |
| ナットのシール | 自動極度の嫌気性の接着剤のコーティング、一貫したトルクのきつく締まること | 手動嫌気性の接着剤、不均等に、非一貫したトルクのきつく締まること |
| バルブ本体とハウジング間のシール | シール溝 | どれも |
| トルク | 滑らかそしてライト | 重い、非一貫して |
| 排水 | はい | どれも |
技術的なデータ
| モデル | 20P-1.0A |
| 仕事Amp （mA） | 最高の80 |
| 保護 | IP65 |
| 力（w） | <2> |
| 作動させなさい圧力（Mpa）を | PN10 |
| トルク（NM） | 2 |
| Diaの範囲 | DN8-32 （まっすぐな）;DN15-20 （ティー、三方） |
| 開いた/終わり（S） | まっすぐ: < 7s=""> |
| 仕事のボルト。（v） | DC3-6V、DC12V |
| 媒体の臨時雇用者（℃） | 0-90 |
| 制御 | CR01、CR02、CR05 |
| バルブ本体材料 | 関係の港 | 直径 | D | L | H | W |
| （mm） | （Kg） | |||||
| 黄銅 | 女性糸の完全な直径 | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0.389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||
| 三方垂直 | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0.367 | ||
| 女性男性の糸 | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0.569 | ||
| 雄ネジ | DN15 | 15 | 68 | 38 | 0.299 | |
選択をワイヤーで縛ること
1. 開くべき接続SWは弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. 、位置を、自動的に電源遮断に得る、弁の終わりは閉まるべき関係SW弁側面のパスの位置は残る（十分に閉まる）
1. 開くべき接続SWは弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. 、位置を、自動的に電源遮断に得る、弁の終わり閉められているへの関係SWは弁側面のパスの位置は残る（十分に閉まる）
注:AC24V/AC220Vは50Kシリーズ電気弁にしか使用することができない
1. 接続SWは、弁開き、位置を、自動的に電源遮断に、thevalve残る十分に開位置に得る
2. SWを、位置を、自動的に電源遮断に得る、弁の終わりは切って弁側面のパスの位置は残る（十分に閉まる）
注:力がDC電圧の、赤いワイヤーが「+」あるとき、青いワイヤーはある「—」
1. SWの、位置および電源遮断に得て自動的に開いた接続、弁は、弁十分に開いた/近い位置に残る
2. SWの、位置および電源遮断に得て自動的に切ること、弁の終わりは、弁十分に開いた/近い位置に残る
1. 接続SWおよび開いた、弁開き、位置に緑ワイヤー出力をOLS信号得る、コントローラーは停止するために信号OLSを、接続するSWをテストする弁は十分に開位置に停止し、残る
2. 接続SWおよび終わりの位置に赤いワイヤー出力を得る弁の終わりはCLS信号、コントローラー信号CLSをテストしたり、停止するためにSWを弁停止し、残る十分に近い位置に接続する、
注:」赤い信号線を「確かめなさい「黒い」および「緑」最初は接続され、そして」黄色および「青」力ワイヤーを「接続しなさい。
