直径: | 完全な直径または港を減らすため:DN8-32 | 仕事圧力: | 10bar/PN10/1.0 Mpa/150のpsi |
---|---|---|---|
仕事の流れ: | <80 mA=""> | 電圧: | DC5V/DC12-24V/AC85-230V/AC220V |
トルク: | 6 NM | 時開けて下さい/閉鎖: | < 5="" seconds=""> |
製品名: | 床暖房のモーターを備えられた弁;床暖房の地帯弁 | 応用: | HVAC、Hydronicの暖房および、ボイラー冷却、水源のヒート ポンプが付いているgeotheramalシステム |
ハイライト: | dN15セントラル・ヒーティングの地帯弁,6 NMの二端地帯弁,dN15二端地帯弁 |

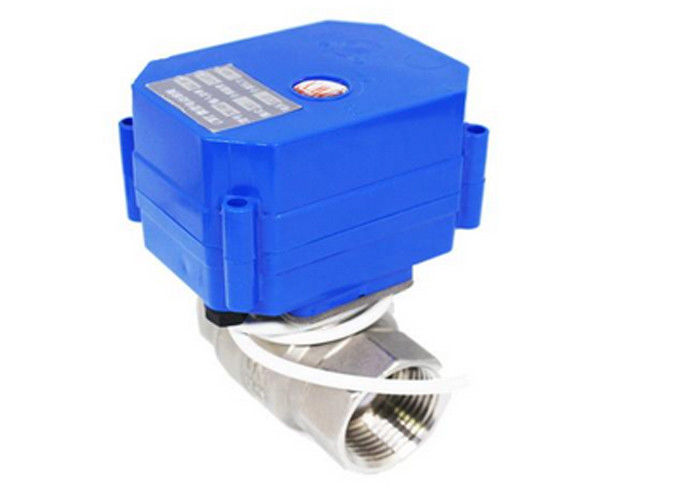

2左舷モーターを備えられた弁/dCのアクチュエーター モーター、dN15を搭載する中央地帯の熱する弁
製品の説明
セントラル・ヒーティングおよび冷却装置の熱するボイラー、それはの地帯弁熱湯熱か冷水を制御する。いずれの場合も地帯の制御弁が十分に開いているとき、弁の中の「端スイッチ」は暖房装置のサーキュレータを地帯を貫流する熱湯は作動により始めるように告げる。

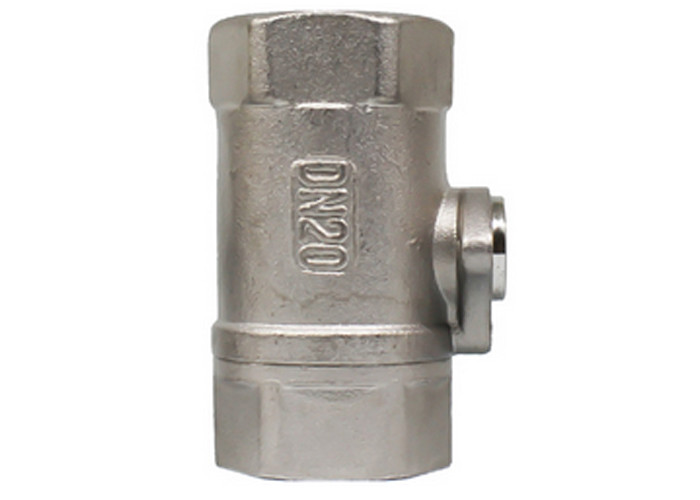

私達の地帯の制御弁は暖房および冷却装置の使用のためのモーター アクチュエーターとある両方向のモーターを備えられた地帯弁の範囲である。真鍮かステンレス製の球弁はDN15-32、糸の関係とのPN10で利用できる。アクチュエーターは2点の信号によって制御され、オン/オフ機能のために、230V AC、50/60HzまたはDC電源のために利用できる推薦される。
特徴
適用
利点
いいえ。 | 私達のもの | 正常なプロダクト |
弁シャフトのシール | 四倍のシール | 二重シール |
ナットのシール | 自動極度の嫌気性の接着剤のコーティング、一貫したトルクのきつく締まること | 手動嫌気性の接着剤、不均等に、非一貫したトルクのきつく締まること |
バルブ本体とハウジング間のシール | シール溝 | どれも |
トルク | 滑らかそしてライト | 重い、非一貫して |
排水 | はい | どれも |
技術的なデータ
モデル | 60P |
仕事Amp (mA) | Max100mA (Max150mAを除くCR04) |
保護 | IP65 |
力(w) | <5> |
作動させなさい圧力(Mpa)を | PN10 |
トルク(NM) | 6 |
Diaの範囲 | DN8-32 |
開いた/終わり(S) | < 8s=""> |
仕事のボルト。(v) | DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V |
媒体の臨時雇用者(℃) | 0-90 |
制御 | CR01、CR02、CR02+、CR03、CR03A、CR03T、CR04 CR05、CR06 |
バルブ本体材料 | 関係の港 | 直径 | D | L | H | W |
(mm) | (Kg) | |||||
黄銅 | 女性糸の完全な直径 | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
女性の減らされた直径 | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
3つの方法垂直 | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | 雄ネジ | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
黄銅 | 三方横 | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
選択をワイヤーで縛ること
1. 開くべき接続SWは弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. 、位置を、自動的に電源遮断に得る、弁の終わりは閉まるべき関係SW弁側面のパスの位置は残る(十分に閉まる)
1. 開くべき接続SWは弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. 、位置を、自動的に電源遮断に得る、弁の終わり閉められているへの関係SWは弁側面のパスの位置は残る(十分に閉まる)
注:AC24V/AC220Vは50Kシリーズ電気弁にしか使用することができない
1. 開くべき接続SWは弁開き、位置を得る自動的に電源遮断の、弁残る
十分に開位置
2. 閉まるためにSWを切って弁は閉まり、位置を得る自動的に電源遮断の、弁十分に近い位置に残る
注:パワーおよび弁として自動的に帰りで、およびRD/G (B)/Yであって下さい(B) 3本のワイヤーは一緒にパワーに弁の金庫を保つことである場合もない
1. 接続SWは、弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. SWを切って、弁は閉まり、位置を、自動的に電源遮断に、弁残る十分に近い位置に得る
注:力がDC電圧の、赤いワイヤーが「+」あるとき、青いワイヤーはある「—」
1. 、開いた、SW1位置弁を得る弁の完全な終わりは開いたSW2十分に近い位置に残る
2. SW1終わり、位置弁を得る弁の開いた程度30開いたSW2開いた30度の位置に残る
3. SW2終わり、位置弁を得る弁の開いた程度60開いたSW1開いた60度の位置に残る
4. SW1終わり、位置弁を得るSW2終わり、弁の完全な開いたは十分に開位置に残る
1. 接続SWは、弁開き、位置を、自動的に電源遮断に、弁残る十分に開位置に得る
2. SWを、位置を、自動的に電源遮断に得る、弁の終わりは切って弁十分に近い位置に残る
1. SWの、位置および電源遮断に得て自動的に開いた接続、弁は、弁十分に開いた/近い位置に残る
2. SWの、位置および電源遮断に得て自動的に切ること、弁の終わりは、弁十分に開いた/近い位置に残る
1. 接続SWおよび開いた、弁開き、位置に緑ワイヤー出力をOLS信号得る、コントローラーは停止するために信号OLSを、接続するSWをテストする弁は十分に開位置に停止し、残る
2. 接続SWおよび終わりの位置に赤いワイヤー出力を得る弁の終わりはCLS信号、コントローラー信号CLSをテストしたり、停止するためにSWを弁停止し、残る十分に近い位置に接続する、
注:」赤い信号線を「確かめなさい「黒い」および「緑」最初は接続され、そして接続しなさい」黄色い力ワイヤー「および「青」を
